eSpring nutzt das amerikanische Fitting-System John Guest! für die Getränkeindustrie (PI-Serie). Für den Anschluß an die metrischen Gewinde (3/8“) der deutschen Installation (Eckventil/Wasserhahn) sind ein paar Kleinteile notwendig.
Bis auf den Druckminderer erhält man Winkelabsperrventil, Rohre und Verbinder beim schankanlagen-fachbetrieb.
Bezugsquelle: schankanlagen-fachbetrieb.de
Den Druckminderer kann man bei neueswasser group bestellen. Dort werden auch einige 3 Wege Wasserhähne mit eSpring-Eignung angeboten (von mir nicht geprüft)
Bezugaquelle: neueswasser.de

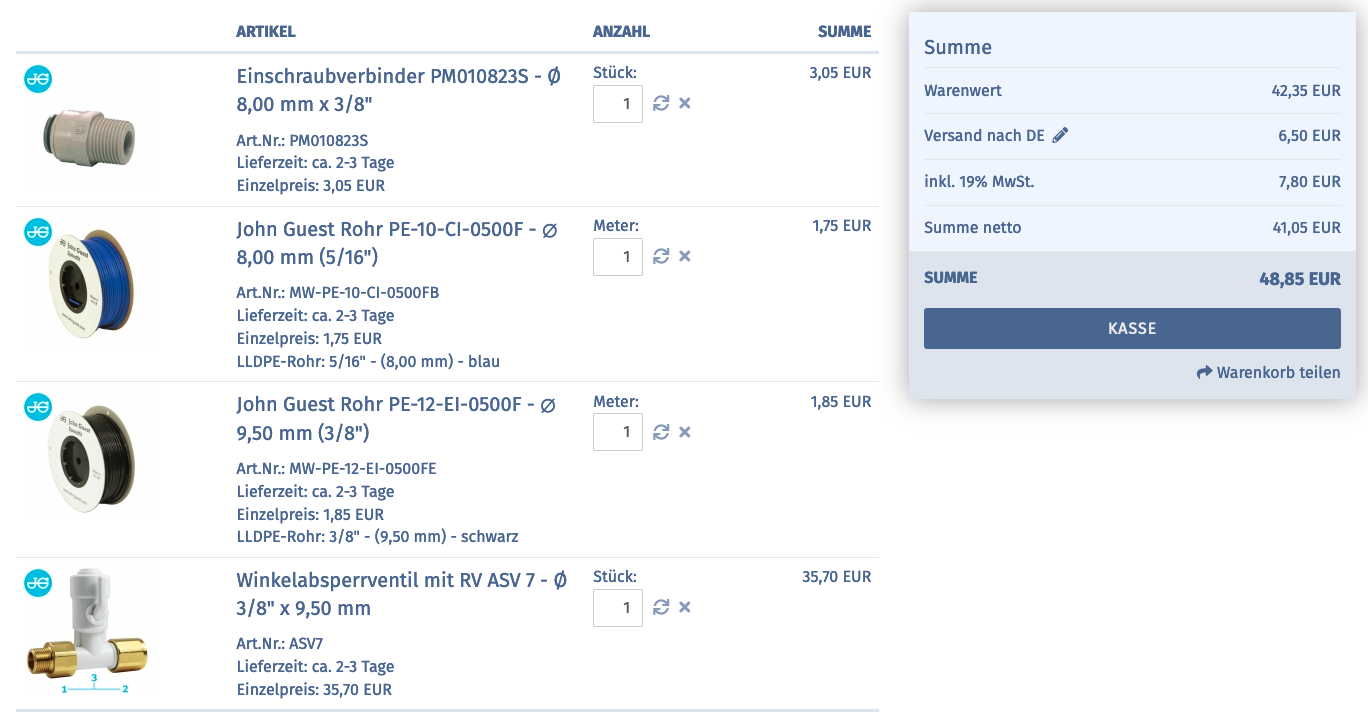

Diese Kleinteile werden benötigt:
A) Für den Zulauf zum Wasserfilter
– 3/8“ JG Rohr vom Winkelabsperrventil am Eckventil über Druckminderer zum Wasserfilter
– JG Winkel-Absperr-Eckventil mit Rückschlag-Ventil 3 x 3/8 ASV7
Schlauch 3/8“

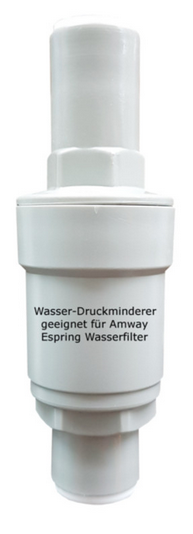

– 3/8″ Druckminderer Richtung Wasserfilter (ohne wird der Druck im Wasserfilter zu hoch, der Dichtring im Filter kann sich rausdrücken)
B) Für den Ablauf vom Wasserfilter zum Wasserhahn
– 5/16“ JG Rohr vom Wasserfilter zum 3-Wege-Wasserhahn
– Einschraubverbinder JG 5/16“ auf 3/8“ NPTF (PM010823S)
TIPP – WICHTIG
Der gerade, rechtwinklige Schnitt des Rohr’s ist für eine dichte Verbindung Vorraussetzung. Mit dem Cutter abgeschnitten hat schon öffters zu undichten Verbindungen, speziell am Wasserfilter, geführt. Seit dem ich einen speziellen Rohrschneider dafür benutze gab es keine Probleme.
z.B.: AIRAJ 0-33mm PVC-Rohrschneider
